Chimney draught regulator 150 mm 10-35 Pa

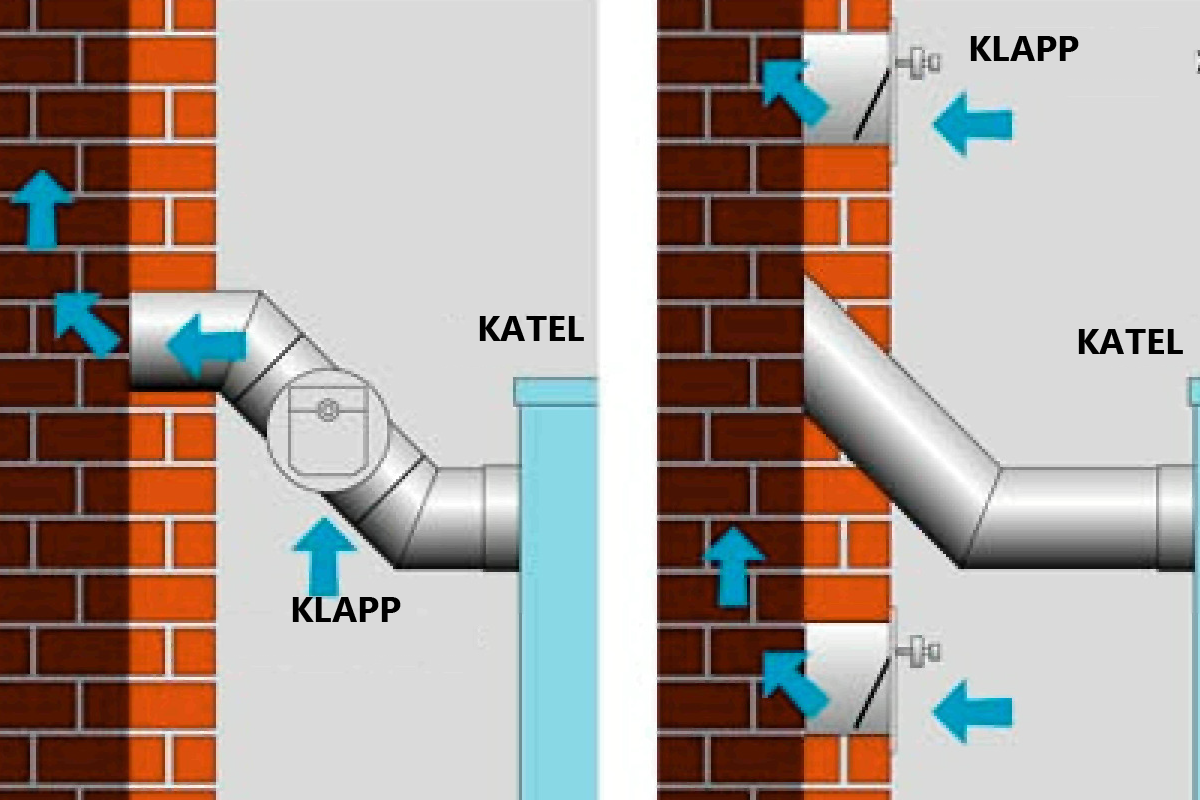

Korstnatõmbe stabilisaator töötamise põhimõte. Korstnatõmbe regulaator on hädavajalik seade tahkekütusekatelde, pliitide jt. küttekollete ühtlase tõmbe tagamiseks. Teadaolevalt tekib õigesti ehitatud korstnas tõmme (õhu liikumine) tänu rõhkude vahele. Korstna tõmmet peale korstna konstruktiivsete iseärasuste, mõjutavad õues liikuva õhu kiirus ja suund (tuuleiilid), mitmesugused muud ilmastiku tegurid, samuti korstnas liikuva suitsugaasi temperatuur. Need tegurid võivad tõmmet korstnas muuta kuni mitmekümne kordselt. Juhul, kui kütteseade suitsulõõr on vahetult ühendatud korstnaga s.t. ilma korstnatõmbe regulaatorita, siis tõmbe suurenedes tõmmatakse põlemiskoldes tekkiv soojus läbi korstna kiiresti välja. Niisiis, tõmbe suurenedes põlemisgaaside liikumine kiireneb, mille käigus katla soojusvaheti ei suuda kõiki gaasides olevat soojust salvestada. Suureneb korstnasse minevate gaaside hulk ja temperatuur. Korstnas tekkiva liigse tõmbe mõjul imetakse küttekoldesse täiendavat lisaõhku, põlemine muutub intensiivsemaks ja kütus põleb kiiresti. Liigse soojakao vältimiseks korstna kaudu, tuleb paigaldada korstna tõmmet reguleeriv klapp e. korstna- tõmbe stabilisaator. Korstnatõmbe stabilisaator on vabalt liikuv metallist klapp, mis paigaldatakse suitsulõõrile või korstna küljele. Klapi avamiseks vajamineva jõu suurust reguleeritakse klapi küljes oleva vastukaaluga. Tõmbe reguleerimise ulatus on märgitud klapile. Juhul, kui tõmme korstnas suureneb, avaneb suurenenud tõmbe mõjul klapp, lastes korstnasse lisaõhku. Seega tõmmatakse lisaõhku kolde kõrvalt, mitte läbi kolde. Tõmme koldes jääb ühtlaseks! Katsetega on kindlaks tehtud, et tuuliste ilmadega on kütuse kokkuhoid klapi kasutamisel kuni 35%.
